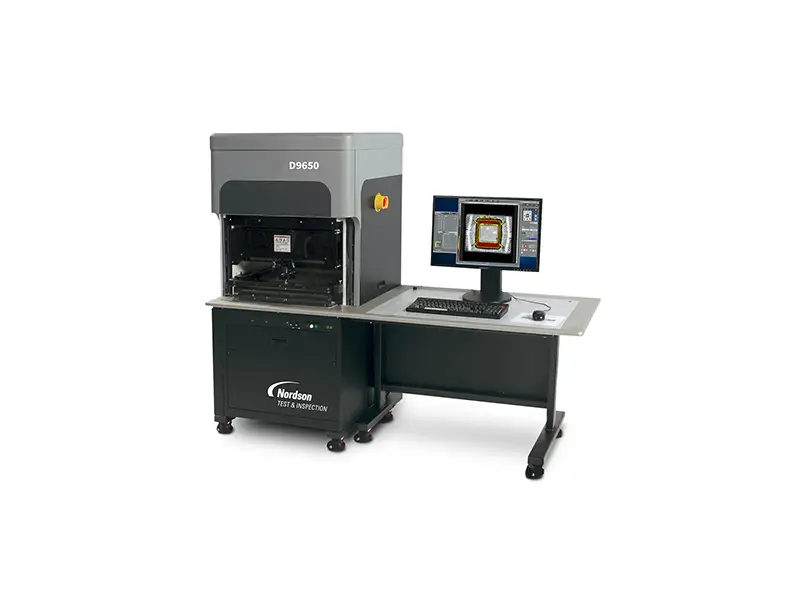

MRCfournitÉquipement de microscopie acoustiquesolutions pour le packaging des semi-conducteurs, l'électronique avancée et les applications d'analyse de défaillance de précision. En utilisant la haute fréquence Technologie d'imagerie ultrasonique, ces systèmes aident les fabricants à détecter les composants internes cachés défauts, évaluer les interfaces matérielles et améliorer la fiabilité des emballages sans endommager des échantillons.
À mesure que les structures semi-conductrices deviennent de plus en plus complexes, les méthodes d'inspection traditionnelles peuvent ne fournissent pas suffisamment de visibilité sur les conditions de liaison internes. Offres de micro-imagerie acoustique une approche très sensible pour analyser les interfaces, les couches et les défauts microscopiques à l'intérieur assemblages électroniques avancés.
Contrairement aux méthodes d'inspection visuelle qui évaluent uniquement les conditions externes, l'équipement de microscopie acoustique analyse les réflexions internes générées par les ondes ultrasonores. Cela permet aux ingénieurs pour identifier les problèmes structurels susceptibles d'affecter les performances du produit et sa fiabilité à long terme.
Les packages de semi-conducteurs modernes contiennent plusieurs couches et interfaces de liaison. Acoustique Micro Imaging fournit des capacités d'analyse détaillée pour diverses structures avancées, comprenant :
Ces capacités d'inspection aident les ingénieurs à comprendre les conditions internes et à optimiser processus de fabrication avant la sortie du produit.
Pour les fabricants de semi-conducteurs, l’identification précoce des défauts internes peut considérablement réduire les risques de fiabilité et améliorer la qualité de la production.
Les solutions de micro-imagerie acoustique CKD prennent en charge les exigences d'inspection sur plusieurs applications électroniques et semi-conductrices, notamment :
Chaque boîtier de semi-conducteurs présente des structures et des défis d'inspection uniques. La MRC aide les clients sélectionnent les configurations appropriées d'équipement de microscopie acoustique en fonction de la conception de l'emballage, les objectifs d’inspection et les exigences de production.
En tant qu'expérimentéfournisseur de solutions d'inspection de semi-conducteurs, CKD fournit des équipements d'inspection avancés et un support technique pour les fabricants de semi-conducteurs, les entreprises d’électronique et les organismes de recherche.
De l'analyse de la fiabilité des colis à l'enquête interne sur les défauts, CKD aide ses clients améliorer la précision de l'inspection, renforcer les processus de contrôle qualité et améliorer la fiabilité de produits électroniques avancés.
