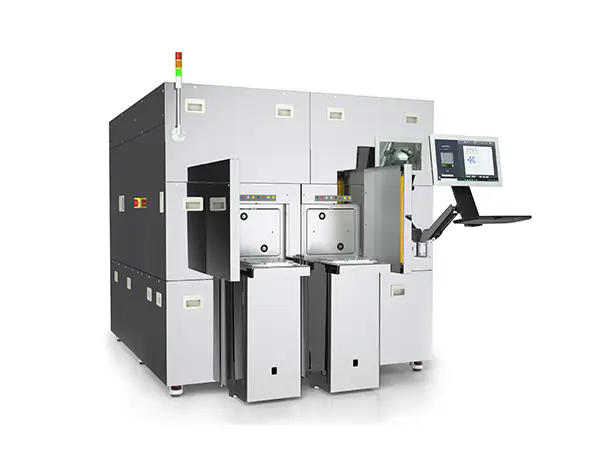

Qu'est-ce qu'un nettoyeur plasma pour semi-conducteurs et comment fonctionne-t-il ?

Dans l’environnement stérile et climatisé d’une usine de fabrication de semi-conducteurs, une plaquette de silicium entreprend un voyage à travers des centaines d’étapes de traitement complexes. A chaque étape, la surface de la plaquette doit être parfaitement propre. Mais après le décapage, la gravure ou le dépôt de la résine photosensible, des contaminants microscopiques demeurent inévitablement : des résidus organiques, des oxydes natifs et des particules submicroniques. Ces ennemis invisibles, mesurant seulement quelques nanomètres de diamètre, peuvent provoquer des défauts catastrophiques : un circuit ouvert, un court-circuit ou un dispositif qui ne répond pas aux spécifications de performances. Les méthodes traditionnelles de nettoyage humide, qui reposent sur des bains et des rinçages chimiques, ont du mal à atteindre le fond des structures à rapport d'aspect élevé et peuvent laisser des résidus chimiques qui sont eux-mêmes des contaminants. C’est le défi pour lequel la technologie de nettoyage au plasma des semi-conducteurs a été créée.

Un nettoyeur de plasma pour semi-conducteurs est un équipement spécialisé d'inspection des semi-conducteurs qui utilise du plasma (un gaz ionisé contenant des électrons, des ions et des radicaux neutres) pour éliminer la contamination des surfaces des semi-conducteurs sans endommager le matériau sous-jacent. Le processus est sec, sans produits chimiques et très efficace pour nettoyer les caractéristiques microscopiques qui caractérisent les dispositifs semi-conducteurs modernes. Cet article fournira une introduction technique complète aux semi-conducteursnettoyants au plasma. Nous explorerons la physique fondamentale du plasma, décomposerons les composants qui composent un système typique, examinerons les spécifications techniques clés qui définissent les performances et discuterons du rôle critique que joue cet équipement d'inspection de semi-conducteurs dans la fabrication et le conditionnement des semi-conducteurs. Que vous soyez un ingénieur qui spécifie de nouveaux équipements, un technicien exploitant ces outils ou que vous cherchiez simplement à comprendre une technologie clé dans la chaîne d'approvisionnement des semi-conducteurs, cet article vous fournira les connaissances essentielles dont vous avez besoin.

Table des matières

• 1. Qu'est-ce qu'un nettoyeur plasma pour semi-conducteurs et comment fonctionne-t-il ?
  • 1.1 Composants clés d'un nettoyeur plasma à semi-conducteurs
  • 1.2 Spécifications techniques qui définissent les performances
• 2. Pourquoi le nettoyage au plasma est-il préféré aux méthodes traditionnelles de nettoyage humide ?
• 3. Quels types de contamination un nettoyeur plasma pour semi-conducteurs peut-il éliminer ?
• 4. Comment le nettoyage au plasma améliore-t-il le rendement de l’emballage des semi-conducteurs ?
• 5. Comment sélectionner le nettoyeur plasma de semi-conducteurs adapté à votre application ?
• 6. Foire aux questions (FAQ)
• 7. À propos de Shenzhen CKD Technology Co., Ltd.
• 8. Conclusion

1. Qu'est-ce qu'un nettoyeur plasma pour semi-conducteurs et comment fonctionne-t-il ?

A Nettoyant plasma pour semi-conducteursest un outil de précision qui utilise les propriétés uniques du plasma pour nettoyer les plaquettes semi-conductrices, les boîtiers de puces, les grilles de connexion et autres composants électroniques. À la base, le dispositif génère une décharge électrique dans un gaz à basse pression, créant un environnement hautement réactif. Ce plasma, le quatrième état de la matière, contient un cocktail complexe de particules hautement énergétiques : des ions qui bombardent physiquement la surface, des radicaux libres qui réagissent chimiquement avec les contaminants et des électrons qui contribuent à entretenir la décharge. La combinaison d'actions physiques et chimiques élimine efficacement les résidus organiques, les oxydes et la contamination particulaire sans endommager les structures électroniques sensibles.

Le principe fondamental du nettoyage au plasma est étonnamment simple à décrire, mais élégant dans son exécution. Une chambre de traitement est mise sous vide jusqu'à un niveau de vide contrôlé. Un gaz de traitement, généralement de l'oxygène, de l'argon, de l'hydrogène ou un mélange, est introduit dans la chambre. La puissance radiofréquence (RF) ou micro-ondes est ensuite appliquée au gaz, l’ionisant et créant un plasma. Au sein du plasma, les radicaux oxygène (O*) réagissent de manière agressive avec les contaminants hydrocarbures, les transformant en sous-produits volatils tels que le dioxyde de carbone et la vapeur d'eau, qui sont ensuite évacués par le système de vide. Simultanément, les ions argon fournissent un bombardement physique qui aide à déloger les particules et à activer la surface. Le résultat est une surface propre et chimiquement activée, prête pour la prochaine étape de fabrication.

Ce mécanisme de nettoyage offre plusieurs avantages essentiels. Le processus est entièrement sec, éliminant le besoin de produits chimiques liquides et l'élimination des déchets associés. Il est également intrinsèquement doux, car la température du plasma peut être contrôlée avec précision pour éviter les dommages thermiques. Plus important encore, il est isotrope, ce qui signifie qu'il peut nettoyer les surfaces dans toutes les directions, y compris l'intérieur des éléments à rapport d'aspect élevé, là où les solutions de nettoyage liquides ne peuvent pas atteindre. Pour ces raisons, le Semiconductor Plasma Cleaner est devenu un élément indispensable de l'équipement d'inspection des semi-conducteurs dans la fabrication avancée de semi-conducteurs, la fabrication de MEMS et l'emballage de dispositifs.

1.1 Composants clés d'un nettoyeur plasma à semi-conducteurs

Un moderneNettoyant plasma pour semi-conducteursest un système électromécanique complexe composé de plusieurs sous-systèmes critiques, chacun jouant un rôle spécifique dans le processus de nettoyage. Comprendre ces composants est essentiel pour les ingénieurs responsables de la spécification, de l'exploitation et de la maintenance de ce type d'équipement d'inspection de semi-conducteurs. Le tableau suivant fournit une répartition détaillée des principaux composants et de leurs principales caractéristiques.

Notre usine accorde une importance particulière à l’intégration et à l’optimisation de ces composants. Le choix de la fréquence RF, par exemple, a des effets profonds sur la densité du plasma et l’énergie ionique. Bien que 13,56 MHz soit la norme industrielle en raison de sa classification comme bande de fréquence industrielle, scientifique et médicale (ISM), le choix de la configuration des électrodes détermine si la chambre fonctionne en mode plasma direct ou plasma en aval. Un système à plasma direct (à couplage capacitif) produit un plasma plus énergétique adapté au nettoyage physique et à l'activation de surface, tandis qu'un système en aval (à couplage inductif) est plus doux et évite les dommages ioniques, ce qui le rend idéal pour les dispositifs semi-conducteurs sensibles.

1.2 Spécifications techniques qui définissent les performances

Pour caractériser pleinement unNettoyant plasma pour semi-conducteurs, les ingénieurs doivent comprendre un ensemble de spécifications techniques qui définissent sa capacité de nettoyage, son débit et son enveloppe opérationnelle. Ces paramètres ont un impact direct sur les résultats du processus et doivent être soigneusement évalués lors de la sélection de ce type d'équipement d'inspection de semi-conducteurs. Le tableau ci-dessous fournit un aperçu détaillé des spécifications critiques d'un système typique de nettoyage au plasma de semi-conducteurs.

Ces spécifications ne sont pas arbitraires. Par exemple, la pression de base de 10^-5 Torr est essentielle pour minimiser la vapeur d'eau et l'oxygène résiduels dans la chambre avant l'introduction du gaz de traitement, évitant ainsi les réactions indésirables. La fréquence RF de 13,56 MHz est une fréquence ISM internationalement reconnue, sélectionnée pour éviter toute interférence avec les communications radio. La précision du contrôle du débit de gaz, généralement obtenue avec les régulateurs de débit massique thermique, doit être maintenue à +/- 1 % du point de consigne pour garantir la répétabilité d'un lot à l'autre. Dans notre usine, nous maintenons des normes d'étalonnage méticuleuses et fournissons des packages détaillés de qualification de processus avec chaque système, garantissant ainsi que nos clients disposent des données dont ils ont besoin pour valider leurs processus.

2. Pourquoi le nettoyage au plasma est-il préféré aux méthodes traditionnelles de nettoyage humide ?

Avant l’adoption généralisée du nettoyage au plasma, les fabricants de semi-conducteurs s’appuyaient principalement sur des méthodes de nettoyage chimique humide. Ces processus impliquent l'immersion des plaquettes dans une série de bains chimiques, généralement des mélanges agressifs d'acides et d'oxydants tels qu'une solution « piranha » (acide sulfurique et peroxyde d'hydrogène) ou RCA clean (SC-1 et SC-2). Bien qu'efficace pour de nombreuses applications, le nettoyage humide présente des limites inhérentes qui deviennent de plus en plus problématiques à mesure que les dimensions des appareils diminuent. À mesure que l'industrie passait de l'échelle micrométrique à l'échelle inférieure à 100 nm, les limites du nettoyage humide sont devenues critiques et les techniques basées sur le plasma sont apparues comme une alternative supérieure.

Prenons l'exemple d'une importante usine de conditionnement de semi-conducteurs qui était aux prises avec une perte de rendement dans son processus de liaison par fil. La chaîne de montage utilisait une étape de nettoyage humide pour préparer les plots de liaison, mais le rendement restait obstinément inférieur à 95 %. Le coupable était la microcontamination : des produits chimiques de nettoyage résiduels et de l'humidité emprisonnés sous la surface du plot de connexion, empêchant une fixation fiable du fil d'or. Après avoir évalué le processus, l’équipe d’ingénierie a remplacé l’étape de nettoyage humide par un processus de nettoyage au plasma. Le rendement a immédiatement bondi à 99,3 % et la ligne de conditionnement maintient cette performance depuis plus de trois ans. Il ne s’agit pas d’une histoire isolée ; cela reflète un changement fondamental dans l’industrie.

Les avantages du nettoyage plasma par rapport au nettoyage humide sont nombreux et significatifs :

1. Aucun résidu chimique.Le nettoyage humide repose sur des produits chimiques qui doivent être soigneusement rincés. Un rinçage incomplet laisse des résidus qui peuvent interférer avec les processus ultérieurs, provoquant des défauts d'adhérence et de la corrosion. Le nettoyage au plasma est un processus sec qui produit uniquement des sous-produits volatils (gaz) qui sont pompés sans laisser de résidus.

2. Aucun dommage mécanique.L'agitation physique requise lors du nettoyage humide peut provoquer l'effondrement ou le détachement des structures délicates. Ceci est particulièrement critique pour les caractéristiques à rapport d'aspect élevé des dispositifs MEMS et pour les structures fragiles telles que les plots de liaison dans les boîtiers avancés. Le nettoyage au plasma évite entièrement les forces mécaniques.

3. Action de nettoyage isotrope.Le nettoyage humide repose sur des produits chimiques liquides qui doivent s’écouler dans et hors des éléments de surface. La tension superficielle des liquides peut les empêcher d’atteindre le fond de tranchées étroites. Les radicaux réactifs du plasma sont gazeux, ce qui leur permet de pénétrer et de nettoyer toutes les surfaces exposées, quelle que soit la géométrie des caractéristiques.

4. Basse température de processus.Le nettoyage humide nécessite souvent des températures élevées pour atteindre les taux de réaction requis, ce qui peut stresser les matériaux sensibles et provoquer un décalage de dilatation thermique. Le nettoyage au plasma peut être effectué à des températures proches de la température ambiante, préservant ainsi l'intégrité des matériaux à nettoyer.

5. Aucun déchet dangereux.Les sous-produits chimiques du nettoyage humide doivent être traités et éliminés comme des déchets dangereux, ce qui entraîne des coûts de conformité environnementale importants. Le nettoyage au plasma génère uniquement des sous-produits gazeux, qui peuvent être épurés à l'aide de systèmes de réduction standard.

6. Résultats cohérents et reproductibles.Le contrôle des paramètres du plasma, tels que la puissance, la pression et le débit de gaz, est très précis. Un bien conçuNettoyant plasma pour semi-conducteursproduit des conditions identiques pour chaque lot, supprimant ainsi la variation d'un lot à l'autre qui affecte le nettoyage humide.

7. Étapes de processus réduites.Le nettoyage humide nécessite généralement plusieurs étapes de processus : immersion dans un bain de nettoyage, rinçage et séchage. Le nettoyage au plasma est une opération simple et en une seule étape. Cela réduit l’encombrement de l’équipement, le temps de traitement et la manipulation des opérateurs.

La transition de l'industrie vers le nettoyage au plasma n'est pas seulement une préférence technique ; c'est une exigence économique et qualitative. À mesure que les dispositifs à semi-conducteurs continuent de rétrécir et que les technologies d'emballage deviennent de plus en plus exigeantes, le besoin d'une méthode de nettoyage sèche, sans résidus et sans dommages ne fera qu'augmenter. Le Semiconductor Plasma Cleaner est la technologie éprouvée et mature qui répond à ces exigences rigoureuses.

3. Quels types de contamination un nettoyeur plasma pour semi-conducteurs peut-il éliminer ?

L'une des questions les plus fréquentes des ingénieurs évaluant unNettoyant plasma pour semi-conducteursest : que peut réellement supprimer cet équipement ? La réponse dépend du type de plasma et du gaz de procédé sélectionné. Le nettoyage au plasma peut traiter trois catégories principales de contamination, chacune nécessitant une approche et une chimie différentes. Comprendre ces catégories est essentiel pour le développement des processus et la sélection des équipements. Notre usine a développé une gamme complète de solutions de nettoyage au plasma, avec des recettes de processus optimisées pour des types de contamination spécifiques.

Catégorie 1 : Contamination organique.Cette catégorie comprend les résidus de résine photosensible, les empreintes digitales, les huiles, les graisses et autres hydrocarbures introduits lors du traitement des semi-conducteurs. Ces contaminants sont souvent présents sous forme de films minces et invisibles qui peuvent interférer avec les dépôts ou la liaison ultérieurs. L'approche standard pour l'élimination des matières organiques est un plasma d'oxygène. Les radicaux réactifs de l'oxygène réagissent avec le carbone et l'hydrogène de la matière organique, formant du dioxyde de carbone volatil et de la vapeur d'eau qui sont évacués. Le plasma agit comme un processus de « combustion » hautement efficace et non destructif à basse température. Pour les résidus organiques particulièrement tenaces, un mélange d’oxygène avec de l’argon ou de l’hydrogène peut être utilisé pour améliorer la réaction chimique.

Catégorie 2 : Contamination inorganique.Cette catégorie comprend les oxydes natifs (dioxyde de silicium, oxyde d'aluminium), les oxydes métalliques et autres résidus inorganiques. Ces contaminants sont généralement éliminés à l’aide d’un plasma réducteur. Une approche courante est un plasma hydrogène-argon, dans lequel les radicaux hydrogène réduisent l'oxyde métallique en métal pur, éliminant ainsi efficacement la couche d'oxyde. Alternativement, un plasma à base de fluor (utilisant CF4 ou SF6) peut être utilisé pour graver les oxydes, mais cela doit être fait avec prudence car le fluor est agressif et peut endommager le matériau sous-jacent. La sélection du mélange gazeux et les paramètres du procédé doivent être soigneusement calibrés pour éliminer l'oxyde sans altérer la surface du substrat. Pour les oxydes, le plasma réduit l'oxyde à son état métallique, éliminant la couche et activant la surface pour l'adhésion.

Catégorie 3 : Contamination particulaire.Cette catégorie comprend les particules de poussière microscopiques, les flocons de métal et autres particules qui se déposent à la surface. Ceux-ci peuvent provoquer des défauts dans les processus ultérieurs et être des sources de fuites électriques. L'élimination des particules est obtenue par pulvérisation physique à l'aide d'un plasma d'argon. Les ions argon frappent la surface avec suffisamment d'énergie pour déloger les particules, qui sont ensuite emportées par le système de vide. Il s’agit d’un processus de nettoyage purement physique, efficace pour éliminer les particules de différentes tailles. Cependant, il doit être appliqué avec une énergie appropriée pour éviter d'endommager la surface ou les caractéristiques de l'appareil.

Le tableau suivant fournit une cartographie plus détaillée des types de contamination selon la chimie du plasma appropriée.

Notre usine fournit un service complet de développement de processus, aidant les clients à optimiser leurs recettes de nettoyage au plasma pour répondre à leurs problèmes de contamination spécifiques. Nous maintenons une base de données de processus établis pour des centaines de substrats et de contaminants, et notre équipe technique peut concevoir des recettes personnalisées pour des applications uniques. Cela garantit que votre nettoyeur plasma pour semi-conducteurs offre des performances optimales pour vos exigences de fabrication spécifiques.

4. Comment le nettoyage au plasma améliore-t-il le rendement de l’emballage des semi-conducteurs ?

Si le nettoyage au plasma des semi-conducteurs est essentiel pour la fabrication des plaquettes, son impact sur l’étape de conditionnement est sans doute encore plus profond. L'emballage (le processus de connexion de la puce semi-conductrice au monde extérieur et de fourniture d'une protection mécanique et environnementale) implique une série d'étapes critiques : fixation de la puce, liaison des fils, encapsulation et formation du fil. Chacune de ces étapes nécessite des surfaces propres et chimiquement actives pour garantir des connexions solides et fiables. Les contaminants au stade de l'emballage sont une source majeure de perte de rendement et de défaillances sur le terrain, et le nettoyage au plasma s'est avéré être la méthode la plus efficace pour les éliminer.

Pour comprendre l'impact du nettoyage au plasma sur le rendement de l'emballage, considérons le processus de soudage par fil. Le wire bonding est une technologie mature, mais elle reste la méthode dominante pour établir des connexions électriques entre la puce et la grille de connexion. Le processus utilise l'énergie ultrasonique, la chaleur et la pression pour former une soudure entre un fil d'or ou de cuivre et le plot de connexion de la puce. Pour qu'une liaison fiable se forme, la surface du plot de liaison doit être exempte de contamination organique, d'oxydes et de particules. Ces contaminants agissent comme une barrière, empêchant le contact métal sur métal intime requis pour une soudure solide. Le résultat est une liaison faible qui peut échouer lors d'un traitement ultérieur ou pendant la durée de vie du produit.

Dans une chaîne d'assemblage de semi-conducteurs typique, un lot de puces peut avoir des surfaces de plots de connexion contaminées par des résidus provenant de la scie à découper, du stockage ou de la manipulation. Le rendement initial des obligations filaires peut être de 95 %, ce qui signifie que 5 % des obligations sont faibles ou antiadhésives. Cela se traduit directement par des déchets : chaque liaison faible nécessite une reprise ou entraîne une mise au rebut de la matrice. Imaginez maintenant l'effet d'une étape de nettoyage au plasma, appliquée immédiatement avant le wire bonding. Le plasma élimine les résidus organiques, réduit l'oxyde natif et active chimiquement la surface du plot de connexion, le rendant ainsi très réceptif au collage. Le rendement du lot nettoyé au plasma augmente à 99,5 %, réduisant le taux de rupture de liaison de 90 %. Il ne s’agit pas d’un calcul théorique ; c'est un résultat concret obtenu par de nombreuses lignes de conditionnement.

D'autres processus d'emballage qui bénéficient considérablement du nettoyage au plasma comprennent :

• Attacher la matrice :Lors de la fixation d'une puce, la puce est fixée à un substrat à l'aide d'un adhésif polymère. La force de liaison adhésive dépend essentiellement de la propreté de la surface du dos de la puce et du substrat. Le nettoyage au plasma élimine les résidus organiques et oxydés, garantissant ainsi un joint adhésif solide et sans vide. Le résultat est une amélioration significative de la résistance au cisaillement de la matrice et une incidence réduite de délaminage de la matrice.
• Sous-remplissage :Le sous-remplissage est un matériau appliqué entre la puce et le substrat pour protéger les bosses de soudure des contraintes mécaniques. L'efficacité du sous-remplissage repose sur sa capacité à s'écouler complètement et uniformément entre les composants. La contamination des surfaces peut entraver l'écoulement, créant des vides qui agissent comme des concentrations de contraintes. Le nettoyage au plasma améliore le mouillage du matériau de sous-remplissage, réduisant ainsi la formation de vides et augmentant la fiabilité de l'emballage.
• Moulage:Lors du processus de moulage, la matrice est encapsulée dans un composé polymère. L'adhérence entre le composé de moulage et la surface de la matrice est essentielle pour empêcher la pénétration d'humidité et améliorer la résistance mécanique de l'emballage. Le nettoyage au plasma active la surface de la matrice, favorisant une forte adhérence et éliminant le délaminage.
• Suppression du flux de soudure :Pour les boîtiers flip-chip et BGA (Ball Grid Array), le flux est utilisé pour aider la soudure à former la bosse. Après la formation de bosses, les résidus de flux doivent être éliminés pour éviter la corrosion et permettre une inspection précise. Le nettoyage au plasma est une méthode efficace et sans résidus pour éliminer les résidus de flux, laissant les surfaces des bosses propres.

L’impact du nettoyage au plasma sur le rendement des emballages peut être quantifié. Le tableau suivant présente les améliorations typiques observées dans les lignes de conditionnement après l'introduction d'une étape de nettoyage au plasma dans le flux du processus.

Nos systèmes de nettoyage de plasma pour semi-conducteurs sont conçus pour les applications d'emballage, offrant des fonctionnalités telles que l'espacement des électrodes réglable, des capacités de traitement par lots et l'intégration avec des systèmes de manipulation automatisés. Nous comprenons que dans l'environnement à volume élevé du conditionnement des semi-conducteurs, la fiabilité et la répétabilité ne sont pas négociables. Notre équipement offre les performances constantes nécessaires pour maximiser le rendement et réduire les déchets.

5. Comment sélectionner le nettoyeur plasma de semi-conducteurs adapté à votre application ?

Sélection du appropriéNettoyant plasma pour semi-conducteurspour une application spécifique est une décision critique qui nécessite une évaluation structurée des exigences techniques et des contraintes opérationnelles. Le choix implique d’équilibrer des facteurs tels que l’efficacité du nettoyage, le débit, le coût et la compatibilité avec les processus existants. Un nettoyeur plasma pour semi-conducteurs représente un investissement en capital important, et choisir le mauvais système peut conduire à des performances sous-optimales et à des dépenses inutiles. Notre usine a développé un cadre de sélection structuré pour aider les clients à naviguer dans ce processus et à sélectionner le système qui correspond le mieux à leurs besoins.

Étape 1 : Définir le contaminant à éliminer.La première étape consiste à identifier le type de contamination qui doit être éliminé. Est-ce organique (photorésiste, huile), inorganique (oxyde) ou particulaire ? Différents contaminants nécessitent des compositions chimiques de plasma et des conditions de traitement différentes. Par exemple, un plasma d’oxygène est efficace pour l’élimination des matières organiques, tandis qu’un plasma d’hydrogène est nécessaire pour l’élimination des oxydes. La sélection du nettoyeur de plasma semi-conducteur doit prendre en charge la chimie du gaz requise.

Étape 2 : Caractériser le substrat.Le matériau et la géométrie du substrat sont des facteurs de sélection critiques. Quel est le matériel ? Est-ce du silicium, de l'arséniure de gallium ou une céramique ? Le matériau peut être sensible à certaines conditions du plasma. Par exemple, certains matériaux sont sensibles aux dommages causés par le bombardement ionique et nécessitent un plasma « doux » (configuration plasma en aval). La géométrie est également importante : le substrat présente-t-il des structures fragiles qui pourraient être endommagées par un bombardement physique ? Possède-t-il des caractéristiques de rapport d'aspect élevé qui nécessitent un nettoyage isotrope ? Les réponses à ces questions détermineront la configuration des électrodes et la densité de puissance requises.

Étape 3 : Évaluez les exigences de débit.Combien de substrats doivent être nettoyés par heure ? Cela détermine la taille de chambre requise et la configuration par lots ou en ligne. Pour une production en grand volume, une chambre plus grande pouvant accueillir un lot de substrats est préférable. Pour la recherche et le développement, une chambre plus petite et à rotation rapide est plus appropriée. Le temps de cycle du nettoyeur plasma de semi-conducteurs (y compris le pompage, le processus et la ventilation) doit correspondre au temps de cycle de production global.

Étape 4 : Évaluez l’environnement de la salle blanche.L'environnement de fabrication des semi-conducteurs est hautement contrôlé. Le nettoyeur plasma pour semi-conducteurs doit être conforme aux spécifications des salles blanches, notamment en matière de classe de propreté, de ventilation et de compatibilité électromagnétique. L’empreinte au sol de l’équipement et l’espace au sol disponible doivent également être pris en compte.

Étape 5 : Évaluer l’approvisionnement en gaz et la réduction.Le nettoyeur plasma à semi-conducteurs nécessite un approvisionnement en gaz de traitement de haute pureté et un moyen de réduire (traiter en toute sécurité) les gaz d'échappement. Le système d’approvisionnement en gaz doit être capable de fournir les gaz requis au débit et à la pureté corrects. Le système de réduction doit être conçu pour traiter les sous-produits spécifiques générés par le processus de nettoyage au plasma (par exemple, les composés organiques volatils, les composés fluorés).

Étape 6 : Envisagez l'automatisation et l'intégration.Dans une usine de fabrication de semi-conducteurs moderne, le Semiconductor Plasma Cleaner est rarement un outil autonome. Il est généralement intégré à une ligne de production automatisée. Le système doit être capable d'interagir avec les systèmes d'automatisation et de contrôle de l'usine, généralement via le protocole SECS/GEM (SEMI Equipment Communications Standard/Generic Equipment Model).

Le tableau suivant résume les principaux facteurs de décision et les questions auxquelles il faut répondre à chaque étape du processus de sélection.

L'équipe technique de notre usine est disponible pour vous aider dans le processus de sélection, en fournissant des données techniques détaillées, une démonstration du processus et une analyse coûts-avantages. Nous comprenons que chaque application est unique et nous nous engageons à aider nos clients à sélectionner le nettoyeur plasma pour semi-conducteurs qui offre la solution de nettoyage la plus efficace et la plus efficiente pour leurs besoins spécifiques.

6. Foire aux questions (FAQ)

Question 1 : Le nettoyage au plasma endommagera-t-il la surface de mes plaquettes ou dispositifs semi-conducteurs ?

Réponse : Lorsqu'il est utilisé avec les paramètres de processus corrects, le nettoyage au plasma est un processus doux et non destructif. Les facteurs clés sont le niveau de puissance RF, la pression du procédé et la sélection du gaz de procédé. Les systèmes à plasma direct (à couplage capacitif) produisent un plasma avec une énergie ionique plus élevée, qui peut être utilisé pour un nettoyage agressif ou une activation de surface. Pour les matériaux sensibles, un système plasma en aval (où le plasma est généré à distance et les radicaux neutres sont transportés vers la tranche) peut être utilisé pour éviter les dommages causés par le bombardement ionique. Nous fournissons un service complet de développement de processus pour garantir que votre recette de nettoyage au plasma n'endommage pas le substrat.

Question 2 : Quelle est la différence entre le nettoyage au plasma d’oxygène et au plasma d’argon ?

Réponse : Le nettoyage au plasma d’oxygène repose principalement sur des réactions chimiques. Les radicaux réactifs de l'oxygène oxydent les contaminants organiques, les transformant en dioxyde de carbone volatil et en vapeur d'eau. Le nettoyage au plasma d'argon est avant tout un processus physique : les ions d'argon bombardent physiquement la surface, délogeant les particules et pulvérisant physiquement de fines couches. Le plasma d'oxygène est idéal pour éliminer les résidus organiques, tandis que le plasma d'argon est utilisé pour l'activation de surface et pour éliminer les particules qui ne sont pas liées chimiquement. De nombreux procédés de nettoyage au plasma utilisent un mélange d’oxygène et d’argon pour combiner l’action de nettoyage chimique et physique.

Question 3 : Quelle est la durée de cycle de processus typique pour un nettoyeur plasma de semi-conducteurs ?

Réponse : La durée du cycle pour un processus de nettoyage au plasma typique est comprise entre 5 et 20 minutes. Cela comprend le temps de pompage (pour obtenir le vide), le temps de traitement (l'étape de nettoyage au plasma) et le temps de ventilation (pour ramener la chambre à la pression atmosphérique). La durée réelle du cycle dépend du volume de la chambre, de la vitesse de la pompe à vide et du temps de nettoyage requis. Les systèmes de nettoyage au plasma semi-conducteur de notre usine sont conçus pour un pompage rapide et un traitement efficace, avec des temps de cycle typiques de 8 à 12 minutes pour les applications par lots standard.

Question 4 : Un nettoyeur plasma pour semi-conducteurs peut-il être utilisé pour nettoyer les appareils et les boîtiers assemblés ?

Réponse : Oui, le nettoyage au plasma est largement utilisé pour nettoyer les appareils et les emballages assemblés. Ceci est souvent effectué avant le moulage ou l'encapsulation pour éliminer les contaminants et améliorer l'adhérence. Le traitement au plasma peut nettoyer efficacement les surfaces de l'ensemble de l'assemblage, y compris la puce, les liaisons filaires et les grilles de connexion, sans endommager les composants délicats. Il faut veiller à sélectionner les paramètres de processus corrects pour éviter tout impact sur les performances de l'appareil assemblé.

Question 5 : Pourquoi 13,56 MHz est-elle la fréquence RF la plus courante pour le nettoyage au plasma ?

Réponse : La fréquence 13,56 MHz est une bande de fréquences industrielle, scientifique et médicale (ISM) reconnue internationalement. Cela signifie que les équipements fonctionnant sur cette fréquence ne nécessitent pas de licence et n'interféreront pas avec les communications radio. Cette attribution fait de 13,56 MHz une norme pratique pour les équipements de traitement au plasma. D'autres fréquences ISM, telles que 2,45 GHz (micro-ondes), sont également utilisées pour les applications plasma spécialisées, mais 13,56 MHz est la norme la plus largement utilisée.

7. À propos de Shenzhen CKD Technology Co., Ltd.

Shenzhen CKD Technology Co., Ltd.,fondée en 2010 et dont le siège est au cœur du pôle d'innovation technologique de la Chine, est un fournisseur majeur d'équipements de distribution de précision et d'emballage de semi-conducteurs haut de gamme, y compris des équipements avancés d'inspection de semi-conducteurs. Avec un inventaire complet couvrant plusieurs marques et modèles, et un stock suffisant de tous types d'accessoires, nous garantissons une production stable, fiable et continue à nos clients. Notre équipe d'ingénieurs professionnels fournit des solutions clé en main et notre support localisé à Singapour, en Malaisie, au Vietnam et en Thaïlande garantit que vous disposez toujours d'une assurance technique et qualité pour votre production. Guidé par les valeurs fondamentales de « précision, stabilité et efficacité », CKD a fourni des mises à niveau de fabrication intelligentes à des centaines d'entreprises dans le monde, gagnant une large reconnaissance et une solide réputation dans l'industrie.

8. Conclusion

LeNettoyant plasma pour semi-conducteursest un élément essentiel de la fabrication et du conditionnement modernes des semi-conducteurs. En exploitant les propriétés uniques du plasma, le quatrième état de la matière, il fournit une méthode sèche, sans résidus et sans dommages pour éliminer la contamination organique, réduire les oxydes natifs et nettoyer les surfaces. La technologie repose sur une ingénierie de précision : la chambre à vide, l’alimentation RF, le système d’administration de gaz et l’électronique de contrôle fonctionnent tous de concert pour créer un environnement plasma contrôlé. Comme nous l'avons exploré, les spécifications techniques clés (pression de base, puissance RF, contrôle du débit de gaz) définissent directement les performances et les capacités de nettoyage du système. Le Semiconductor Plasma Cleaner n’est pas simplement un équipement ; c'est un élément essentiel pour la fabrication de semi-conducteurs à haut rendement, la fabrication de MEMS et le conditionnement avancé, fournissant la propreté de surface qui est la condition préalable à chaque étape ultérieure du processus.

Nous vous invitons à en savoir plus sur la manière dont CKD peut répondre à vos besoins en matière de fabrication de semi-conducteurs. Notre équipe d'ingénieurs expérimentés est prête à discuter de vos besoins spécifiques et à démontrer comment notre équipement d'inspection de semi-conducteurs peut s'intégrer de manière transparente dans votre ligne de production. Contactez-nous pour une consultation gratuite ou pour planifier une démonstration dans nos locaux. Contactez Shenzhen CKD Technology Co., Ltd. aujourd'huipour découvrir notre gamme complète de solutions de fabrication et d'inspection de semi-conducteurs.
