• Structure de cadre intégrée de haute précision ;
• Vis à billes de précision importées ;
• Système de servocommande en boucle fermée ;
• Vitesse de fonctionnement maximale de 600 mm/s ; répétabilité de ±25 μm.
• Rails profilés renforcés équipés de chaînes en acier inoxydable ;
• Prend en charge diverses configurations de convoyeurs, telles que les systèmes à un ou deux étages.
• Interface conviviale, facile à apprendre et à utiliser ;
• Interface commutable chinois/anglais ;
• Intégration MES extensible.
• La fonction de reconnaissance des marques garantit que la trajectoire de mouvement est corrigée en fonction des changements de positions des marques ;
• La fonction de programmation intuitive facilite une configuration rapide.
• Le module de détection de hauteur laser assure une hauteur de distribution constante ;
• Le système de surveillance du poids de distribution suit la stabilité de la distribution ;
• Le système de calibrage de l'aiguille corrige automatiquement le décalage de l'aiguille.

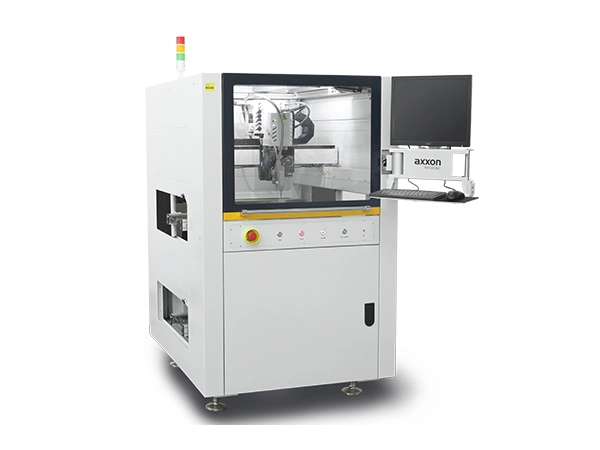

| Paramètres de base | AC-500HC |
| Alimentation | 220V 50/60Hz 2,5KW |
| Pression atmosphérique | 80 psi (5,5 bars) |
| Dimensions | 990*1300*1630mm (L*P*H) |
| Poids | 600 kg |
| Exigences en matière d'échappement | Diamètre 200 mm ; Débit d'air >13m³/min |
| Protocole de communication | SMEMA |
| Zone de distribution | 450*450*100mm (vanne unique) |
| Normes de certification | CE/UL |
| Type de mouvement | Servomoteur + vis à billes |
| Déplacement sur l'axe X | 460mm |
| Voyage sur l'axe Y | 550mm |
| Déplacement sur l'axe Z | 100mm |
| Vitesse sur l'axe X/Y | 600 mm/s |
| Accélération sur les axes X/Y | 0,8g |
| Vitesse de l'axe Z | 300 mm/s |
| Accélération sur l'axe Z | 0,3g |
| Répétabilité des axes X/Y/Z | ± 25 μm à 3σ |
| Méthode de contrôle | PC industriel + Carte de contrôle de mouvement |
| Hauteur du convoyeur | 870-950mm |
| Vitesse du convoyeur | 400 mm/s |
| Méthode de réglage de la largeur | Réglage automatique de la largeur |
| Plage de largeur | 40-500mm |
| Largeur minimale du bord du panneau | 3mm |
| Capacité de longueur des produits ferroviaires | 800 mm (mono-section) |
| Capacité de charge ferroviaire | 10 kg |
| Hauteur de passage des planches | Haut 100 mm / Bas 100 mm |
