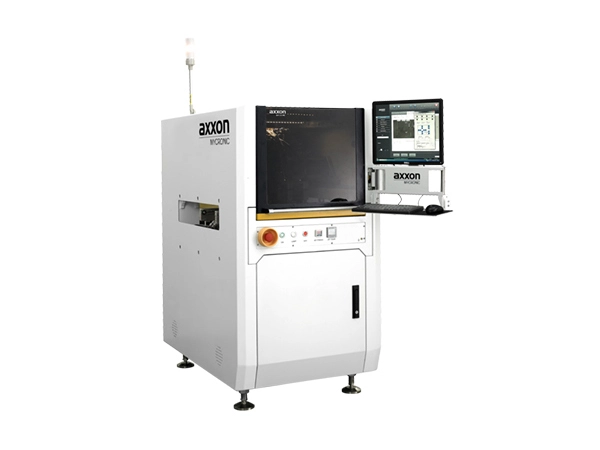

La série Au de systèmes de distribution en ligne, entièrement automatiques et à grande vitesse, gère une large gamme d'applications de distribution.
Une conception de châssis intégrée garantit la stabilité structurelle, conduisant à une disponibilité plus longue du système, à une réduction des temps d'arrêt et à une efficacité accrue. L'utilisation de composants internationaux de premier plan minimise les taux de défaillance et réduit considérablement les coûts d'exploitation. Avec moins de pièces sujettes à l’usure, les coûts d’approvisionnement initiaux sont également réduits.
La série Au s'adapte aux produits avec différentes tailles de substrat. Il offre une configuration flexible de modules fonctionnels, tels que des capacités à double voie, à double valve, de distribution inclinable et de chauffage par le bas. La plate-forme polyvalente prend en charge divers processus de distribution et types d'adhésifs, permettant des changements de produits rapides.
Réduit les interventions manuelles et augmente les taux d’utilisation des équipements. Un contrôle précis du volume de distribution et des algorithmes de vision précis améliorent le rendement des opérations de distribution.
Élimine le besoin de mouvement sur l’axe Z. Les vitesses de jet pneumatique atteignent jusqu'à 250 points/s, soit 3 à 7 fois plus rapides que la distribution traditionnelle, tandis que les vitesses de jet piézoélectrique peuvent atteindre jusqu'à 500 points/s. Il offre un volume de distribution minimum de 3 nL avec des niveaux de consistance inaccessibles par les méthodes traditionnelles. Le fonctionnement sans contact empêche les collisions de l'aiguille avec la pièce à usiner et le volume de distribution ultra réduit le rend adapté aux espaces compacts.
| Paramètres de base | Au77 |
| Exigences d'alimentation | AC230V 11A 50/60Hz 2,5KW (Consommation électrique sans chauffage par rail) |
| Exigences en matière de pression atmosphérique | 90 psi (6 bars) |
| Dimensions | 770*1200*1400mm (L*P*H) |
| Poids | 650 kg |
| Normes de certification | CE |
| Précision de positionnement sur l'axe XYZ | XY : ±30 μm à 3σ ; Z : ±10 μm à 3σ |
| Répétabilité de l'axe XYZ | XY : ±15 μm à 3σ ; Z : ±5 μm à 3σ |
| Vitesse maximale | 1000 mm/s (XY) |
| Accélération | 1,0 g |
| Système d'entraînement | Servomoteur |
| Capacité de charge ferroviaire | 3 kg |
| Plage de réglage de la largeur du rail | 50-475 mm |
| Épaisseur du PCB | 0,5 à 6 mm |
| Protocole de communication | SMEMA |
| Max. Zone de distribution (rail simple/double) | 350 × 475 mm / 350 × 210 mm (L × P) |
