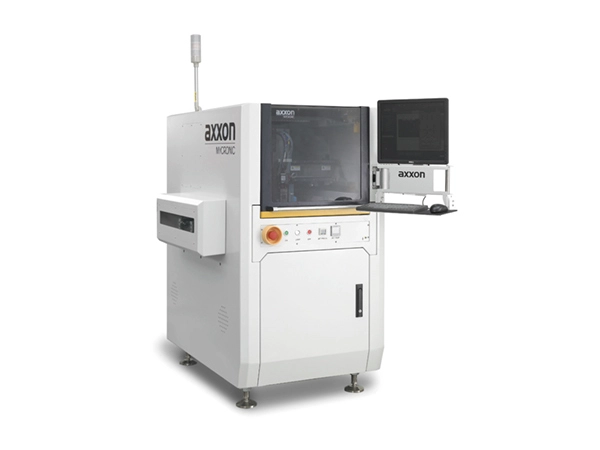

La série Au de systèmes de distribution en ligne, entièrement automatiques et à grande vitesse, gère une large gamme d'applications de distribution.
Une conception de châssis intégrée garantit la stabilité structurelle, ce qui se traduit par une disponibilité plus longue du système, une réduction des temps d'arrêt et une efficacité accrue. L'utilisation de composants internationaux de premier plan minimise les taux de défaillance et réduit considérablement les coûts d'exploitation. Avec moins de pièces sujettes à l’usure, les coûts d’approvisionnement sont réduits. Les moteurs linéaires haut de gamme associés à des échelles linéaires de résolution micronique pour un contrôle en boucle fermée garantissent une précision et une fiabilité supérieures.
La série Au s'adapte aux produits avec différentes tailles de substrat. Il offre une configuration flexible de modules fonctionnels, tels que des voies doubles, des vannes doubles, des capacités d'inclinaison et un chauffage par le bas à trois étages. La plate-forme polyvalente prend en charge divers processus de distribution et types d'adhésifs, permettant des changements de produit rapides. Il prend également en charge une configuration flexible de diverses vannes de distribution, notamment des vannes à jet et des vannes à vis.
Réduit les interventions manuelles et augmente les taux d’utilisation des équipements. Un contrôle précis du volume d’adhésif et des algorithmes de vision précis améliorent les rendements de distribution. Les entraînements par moteur linéaire permettent un mouvement plus rapide, minimisant ainsi les temps de déplacement non productifs.
Élimine le besoin de mouvement sur l’axe Z. Les vitesses de jet pneumatique atteignent jusqu'à 250 points/s, soit 3 à 7 fois plus rapides que la distribution traditionnelle, tandis que les vitesses de jet piézoélectrique peuvent atteindre jusqu'à 500 points/s. Capable de distribuer des volumes aussi faibles que 3 nL avec une cohérence inaccessible par les méthodes traditionnelles. Le fonctionnement sans contact empêche les collisions de l'aiguille avec la pièce à usiner, et la capacité de distribuer des volumes infimes le rend adapté aux espaces compacts.
| Paramètres de base | Au99S (système de distribution en ligne pour l'industrie des semi-conducteurs) |
| Exigences d'alimentation | AC230V 8A 50/60Hz ; Machine : 1,8 kW ; Chauffage par le bas : 1,8 kW |
| Exigences en matière de pression atmosphérique | 90 psi (6 bars) |
| Dimensions | 1 050 x 1 300 x 1 450 mm (L x P x H) |
| Poids | 1370kg |
| Normes de certification | CE |
| Précision de positionnement de l'axe XYZ | XY : ±25 µm à 3σ ; Z : ±10 µm à 3σ |
| Répétabilité de l'axe XYZ | XY : ±10 µm à 3σ ; Z : ±5 µm à 3σ |
| Vitesse maximale | 1500 mm/s (XY) |
| Accélération | 1,5g |
| Système d'entraînement | Moteur linéaire (XY) / servomoteur (Z) |
| Capacité de charge du convoyeur | 3 kg |
| Plage de réglage de la largeur du convoyeur | 35-480 mm |
| Épaisseur du PCB | 0 à 6 mm |
| Protocole de communication | SMEMA |
| Dégagement minimal des bords | 5,5 mm |
| Déplacement sur l'axe Z | 40 millimètres |
| Max. zone de distribution (voie simple/double) | 350×480 mm / 350×215 mm (L×P) |
| Zone d'inclinaison de haute précision (voie simple/double) | 245×425 mm / 245×180 mm (L×P) |
