Produits

Équipement d'inspection de semi-conducteurs haute performance pour la fabrication avancée

MRCfournit des professionnelsÉquipement d'inspection des semi-conducteurspour fabricants de microélectronique, entreprises d'assemblage de semi-conducteurs et électronique de précision lignes de production. Nos solutions d'inspection sont conçues pour aider les clients à identifier les défauts, améliorer le contrôle des processus et maintenir une qualité constante tout au long du conditionnement des semi-conducteurs et les processus de fabrication électronique.

Avec une demande croissante de composants miniaturisés, d'intégration haute densité et de technologies avancées technologies d’emballage, une inspection précise est devenue essentielle pour améliorer la production fiabilité et réduction des risques de fabrication.

Soutenir le contrôle qualité dans la fabrication de semi-conducteurs

La production moderne de semi-conducteurs nécessite une inspection précise à différentes étapes du processus. processus de fabrication. CKD fournit des équipements d'inspection adaptés à la surveillance des paramètres et détecter les problèmes de qualité potentiels lors des opérations d’assemblage et de conditionnement.

  • Inspection des défauts de surface
  • Vérification de l'alignement des composants
  • Inspection de la microstructure et des emballages
  • Suivi de la qualité des assemblages
  • Évaluation de la précision du processus

Ces solutions d'inspection aident les fabricants à améliorer la visibilité de la production, à réduire les défauts produits et optimiser la stabilité des processus dans des environnements de fabrication de haute précision.

Solutions d'inspection pour l'emballage des semi-conducteurs et l'électronique

MRC fournit des équipements d'inspection de semi-conducteurs pour une large gamme d'applications, notamment :

  • Inspection des emballages au niveau des plaquettes (WLP)
  • Inspection du processus de fixation des matrices
  • Vérification de la qualité du sous-remplissage et de l'encapsulation
  • Inspection de l'assemblage du module de caméra
  • Inspection des composants microélectroniques
  • Tests d'assemblage électronique de précision

En prenant en charge différentes exigences d'inspection, CKD aide ses clients à améliorer leur fabrication. précision et obtenir des résultats de production plus fiables.

Technologies d'inspection avancées pour une plus grande fiabilité de production

MRC fournit des solutions d'inspection basées sur l'imagerie, la mesure et l'automatisation avancées technologies pour répondre aux exigences de la production moderne de semi-conducteurs.

  • Inspection optique haute résolution
  • Systèmes d'inspection visuelle automatisés
  • Solutions de mesure de précision
  • Systèmes intelligents d’inspection et d’analyse
  • Intégration avec des équipements de production automatisés

Ces technologies permettent une identification rapide des défauts et fournissent un support de données précieux pour améliorer l'efficacité de la production et la gestion de la qualité.

Comment CKD prend en charge les applications d'inspection des semi-conducteurs

En tant qu'expérimentéFournisseur d'équipement d'inspection de semi-conducteurs, CKD se concentre pour aider les clients à sélectionner des solutions d'inspection appropriées en fonction de leur production processus, exigences de précision et conditions d’application.

  • Recommandations d'équipement professionnel pour différentes applications
  • Prise en charge des processus de fabrication de semi-conducteurs et d'électronique
  • Des solutions adaptées aux différentes exigences d’inspection
  • Assistance technique lors de la sélection et de l'intégration des équipements
  • Support d'approvisionnement fiable pour les clients mondiaux

Solutions d'inspection fiables pour les industries mondiales des semi-conducteurs

MRC travaille avec des partenaires technologiques de confiance pour fournir des équipements d'inspection de semi-conducteurs des solutions qui prennent en charge l'emballage avancé, l'assemblage électronique et la fabrication de précision candidatures.

Que ce soit pour l'inspection qualité, la surveillance des processus ou l'optimisation de la production, CKD vous aide les clients améliorent le contrôle de la fabrication et construisent une production de semi-conducteurs plus fiable systèmes.

View as

AMI D9650

AMI D9650

Le microscope acoustique le plus populaire au monde, utilisé pour les analyses de routine en laboratoire et les applications de criblage de composants.
MXI Quadra™5 Pro

MXI Quadra™5 Pro

Le Quadra 5 Pro offre des capacités exceptionnelles et une qualité d’image submicronique. Il partage bon nombre des mêmes accessoires que le Quadra™ 7 Pro, notamment des platines d'acquisition µCT, des filtres de dose de rayons X et des plateaux d'échantillons fins.

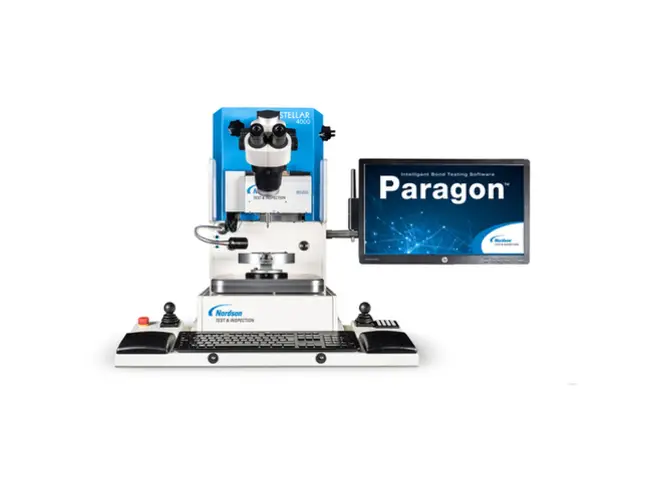

Testeur de force de liaison Stellar 4000

Testeur de force de liaison Stellar 4000

Le STELLAR 4000 est la plate-forme privilégiée pour les tests manuels de résistance à la traction et au cisaillement dans la production de routine. Il peut être configuré comme un simple testeur de traction de fil ou mis à niveau pour effectuer un cisaillement de billes de soudure, un cisaillement de matrice et divers tests de traction/cisaillement, y compris des tests de traction de billes.
Série de lots AP MARS

Série de lots AP MARS

Les systèmes de traitement au plasma par lots offrent des options de chambre à vide de petite, moyenne et grande taille, offrant une corrélation de processus, une continuité de contrôleur et un traitement au plasma sous vide fiable et reproductible.
MYW10

MYW10

Série MYS – Système plasma MYW10
Permettre des processus de traitement de surface de plaquettes très flexibles et à haut débit
Avec la croissance rapide des marchés de l’assemblage électronique et des semi-conducteurs, les exigences de l’industrie en matière d’efficacité et de fiabilité de la production continuent d’augmenter. En éliminant les temps d'attente associés au traitement plasma sous vide traditionnel, les équipements de nettoyage de la série MYS offrent un débit nettement plus élevé et des rendements globaux améliorés, tout en garantissant la manipulation sûre de tous les composants électroniques sensibles.
MYL10

MYL10

Série MYS – Système plasma MYL10
Réalisation d'un traitement de surface de cadre de connexion à grand volume
Avec la croissance rapide des marchés de l’assemblage électronique et des semi-conducteurs, les exigences de l’industrie en matière d’efficacité et de fiabilité de la production continuent d’augmenter. En éliminant les temps d'attente associés au traitement plasma sous vide traditionnel, le système de nettoyage de la série MYS offre un débit nettement plus élevé et des rendements globaux améliorés, tout en garantissant la manipulation sûre de tous les composants électroniques sensibles.
CHUANGKAIDA est un fabricant et fournisseur professionnel Équipement d'inspection des semi-conducteurs en Chine. Nous disposons d'une équipe de vente expérimentée, de techniciens professionnels et d'une équipe de service après-vente.
