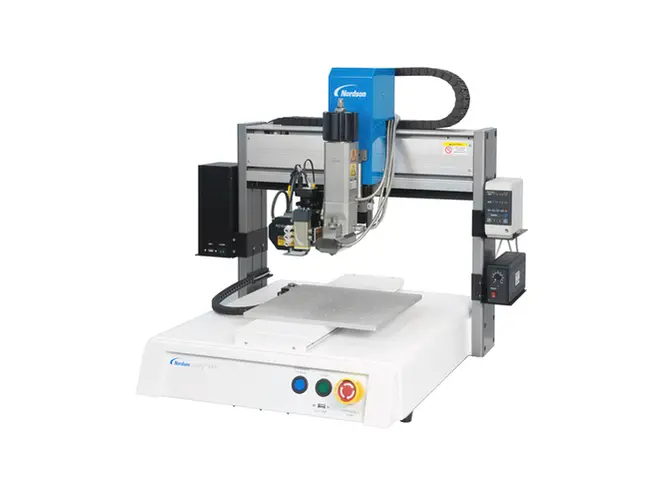

Le logiciel professionnel UNITY Motion™ et les capacités de vision intégrées rendent le système Unity 4 axes facile à configurer et à programmer. Le mouvement simultané X et Y pendant la rotation de l'axe U fournit des points de programmation précis pour une distribution à n'importe quel angle le long du plan de rotation de 360°.
| Modèle | Unity 4X-HV-U | Unity 4XP PLUS-U |
| Nombre d'axes | 4 haches | 4 haches |
| Zone de travail maximale (X/Y/Z/U) | 350/400/100 mm ±1 080° (13,8/15,7/3,9 pouces) | 350/400/100 mm ±1 080° (13,8/15,7/3,9 pouces) |
| Charge utile de la pièce (Y/U) | 7/2 kg (15,4/4,4 livres) | 22/2 kg (48,5/4,4 livres) |
| Charge utile de l'outil | 8 kg (17,6 livres) | 8 kg (17,6 livres) |
| Vitesse maximale (XY/Z) | 800/320 mm/s (31,4/12,6 po/s) | 500/250 mm/s (19,7/9,8 po/s) |
| Max. vitesse (U) | 1080°/s | 1080°/s |
| Poids unitaire | 61 kg (134,5 livres) | 70 kg (154,3 livres) |
| Dimensions (L x P x H) | 820 x 672 x 867,5 mm (32,2 x 26,5 x 34,2 pouces) | 820 x 672 x 867,5 mm (32,2 x 26,5 x 34,2 pouces) |
| Système d'entraînement | Moteur micro-pas à pas triphasé | Moteur pas à pas en boucle fermée et ensemble pilote avec capteur absolu |
| Système d'entraînement (U) | Moteur micro-pas à 5 phases | Moteur micro-pas à 5 phases |
| Capacité mémoire | Stockage PC | Stockage PC |
| Stockage des données | Stockage PC | Stockage PC |
| E/S à usage général | 8 entrées/8 sorties (16/6 en option) | 8 entrées/8 sorties (16/6 en option) |
| Méthode de conduite | PTP et CP | PTP et CP |
| Alimentation | Commutation automatique, 100-240 V CA, 380 W | Commutation automatique, 100-240 V CA, 380 W |
| Interpolation | 4 axes (espace 3D) | 4 axes (espace 3D) |
| Répétabilité | ±0,02 mm (0,0008 pouces) | ±0,01 mm (0,0004 po) |
| Température de fonctionnement | 10 à 40 °C (50 à 104 °F) | 10 à 40 °C (50 à 104 °F) |
| Système moteur en boucle fermée | Pas disponible | Compris |
| Système de détection de pointe | Facultatif | Compris |
| Vision de haute précision | Compris | Compris |
| Détection de hauteur laser | Pas disponible | Facultatif |
