• Le cadre soudé intégré de haute précision assure la stabilité à long terme de la précision du mouvement
• Utilise des vis à billes de précision importées pour garantir une grande précision de mouvement et un fonctionnement silencieux
• Comprend un contrôle en boucle fermée du servomoteur ; résolution minimale de 0,002 mm, vitesse maximale de 800 mm/s et répétabilité de ±0,025 mm
• Équipé de chaînes en acier inoxydable comportant des broches allongées de 3 mm/5 mm ; capacité de charge jusqu'à 10 kg
• La conception protectrice des chaînes de chenille empêche la contamination par l'adhésif
• Pistes à un ou deux segments en option pour répondre aux différentes exigences de temps de cycle (CT)
• Les profils de chenille présentent une finition anodisée dure pour une durabilité supérieure
• Interface conviviale ; simple à utiliser et facile à apprendre
• Prend en charge la commutation chinois/anglais pour répondre à divers besoins linguistiques
• Riche en fonctionnalités ; prend en charge la surveillance en boucle fermée de divers paramètres de processus
• Prend en charge la programmation en ligne et hors ligne pour répondre aux différents besoins opérationnels sur site
• Extensible pour inclure des systèmes de traçabilité de production MES
• Prend en charge le positionnement des repères basés sur CCD pour garantir la précision du revêtement et la stabilité de la production
• La compensation automatique de la vision basée sur un logiciel élimine efficacement les erreurs de position causées par le désalignement de la carte.
• Prend en charge la programmation CCD, réduisant considérablement les coûts de temps associés à l'enseignement manuel

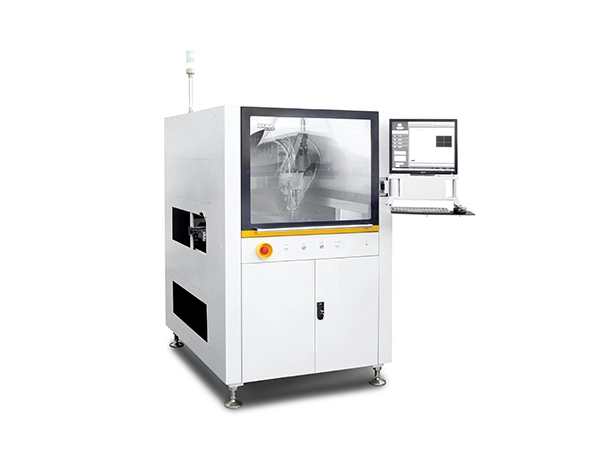

| Paramètres de base | AC-500D |
| Pouvoir | 220 V, 2,2 kW, 10 A, 50/60 Hz |
| Pression atmosphérique | 80 psi (5,5 bars) |
| Dimensions | 1194 × 1462 × 1610 mm (L × P × H) |
| Poids de la machine | 700 kg |
| Exigences en matière d'échappement | Diamètre 200mm, Débit d'Air ≥13m³/min |
| Méthode de réglage de la largeur | Électrique |
| Protocole de communication | SMEMA |
| Zone de distribution | L750×W600mm (vanne unique) |
| L650×L600mm (V-5000 + V-420) | |
| L650 × L550 mm (inclinaison V-5000 + V-420) | |
| Vitesse sur l'axe X/Y | 800 mm/s |
| Axe X/Y max. accélération | 0,8g |
| Répétabilité des axes X/Y/Z | ± 25 μm, 3σ |
| Système d'entraînement sur axes X/Y/Z | Servomoteur, vis à billes |
| Vitesse de l'axe Z | 300 mm/s |
| Axe Z max. accélération | 0,3g |
| Capacité de charge du convoyeur | 10kg |
| Min. largeur de la planche | 50mm |
| Max. largeur de la planche | 650mm |
| Max. longueur de la planche | 700mm |
| Min. dégagement du bord de la planche | 5mm |
| Max. hauteur du composant | 100 mm au-dessus et en dessous de la surface du convoyeur |
| Hauteur du convoyeur | 900 ± 20 mm |
| Vitesse du convoyeur | 2-5 m/min |
| Direction de transport | Gauche → Droite, Droite → Gauche |
| Hauteur de la voie de retour inférieure | Espacement de 500 mm de la piste de convoyage |
