• Le cadre soudé intégré de haute précision assure la stabilité à long terme de la précision du mouvement
• Utilise des vis à billes de précision importées pour garantir une grande précision de mouvement et un fonctionnement silencieux
• Comprend un contrôle en boucle fermée du servomoteur ; résolution minimale de 0,002 mm, vitesse maximale de 800 mm/s et répétabilité de ±0,025 mm
• Équipé de chaînes en acier inoxydable comportant des broches allongées de 3 mm/5 mm ; capacité de charge jusqu'à 10 kg
• La conception protectrice des chaînes de chenille empêche la contamination par l'adhésif
• Pistes à un ou deux segments en option pour répondre aux différentes exigences de temps de cycle (CT)
• Les profils de chenille présentent une finition anodisée dure pour une durabilité supérieure
• Interface conviviale ; facile à utiliser et rapide à apprendre
• Prend en charge la commutation chinois/anglais pour répondre à divers besoins linguistiques
• Riche en fonctionnalités ; prend en charge la surveillance en boucle fermée de divers paramètres de processus
• Prend en charge la programmation en ligne et hors ligne pour répondre aux différents besoins opérationnels sur site
• Extensible pour inclure des systèmes de traçabilité de production MES
• Prend en charge le positionnement des repères basés sur CCD pour garantir la précision du revêtement et la stabilité de la production
• La compensation automatique de la vision basée sur un logiciel élimine efficacement les erreurs de position causées par le désalignement de la carte.
• Prend en charge la programmation CCD, réduisant considérablement le temps et les coûts de main-d'œuvre associés à l'enseignement manuel

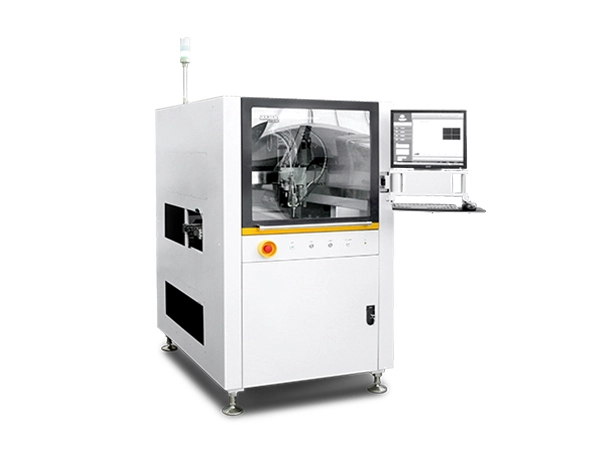

| Paramètres de base | AC-500S |
| Alimentation | 220V 50/60Hz 2,5KW |
| Pression atmosphérique | 80 psi (5,5 bars) |
| Dimensions | 980*1360*1630mm (L*P*H) |
| Poids | 600 kg |
| Exigences en matière d'échappement | Diamètre 200 mm ; Débit d'air >13m³/min |
| Protocole de communication | SMEMA |
| Zone de distribution | 450*450*90mm (vanne unique) |
| Normes de certification | CE/UL |
| Type de mouvement | Servomoteur + vis à billes |
| Déplacement sur l'axe X | 460mm |
| Déplacement sur l'axe Y | 550mm |
| Déplacement sur l'axe Z | 100mm |
| Vitesse sur l'axe X/Y | 800 mm/s |
| Accélération sur les axes X/Y | 0,8g |
| Vitesse de l'axe Z | 300 mm/s |
| Accélération sur l'axe Z | 0,3g |
| Répétabilité des axes X/Y/Z | ± 25 μm à 3σ |
| Méthode de contrôle | PC industriel + Carte de contrôle de mouvement |
| Hauteur du convoyeur | 870-950mm |
| Vitesse du convoyeur | 400 mm/s |
| Méthode de réglage de la largeur | Réglage automatique de la largeur |
| Plage de largeur | 40-500mm |
| Largeur minimale du bord du panneau | 3mm |
| Capacité de longueur des produits ferroviaires | 800 mm (mono-section) |
| Capacité de charge ferroviaire | 10 kg |
| Hauteur de passage des planches | Haut 90 mm / Bas 90 mm |
