Pour les produits aux formes irrégulières, aux profils circulaires ou aux surfaces courbes, le système utilise une caméra CCD pour capturer le contour, calcule automatiquement le centre du produit et applique une compensation d'axe. Il pilote ensuite le système de contrôle de distribution pour exécuter le processus. La conversion de trajectoire spatiale est simple et intelligente, garantissant un positionnement précis.
L'équipement peut capturer des points « MARQUE » à partir d'un produit standard pour servir de modèle de positionnement pour une comparaison en temps réel, ou il peut localiser des produits en détectant leurs bords en fonction de caractéristiques spécifiques. Il fournit des alarmes opportunes en cas d'anomalies, empêchant ainsi efficacement les erreurs telles qu'un mauvais placement ou une distribution manquée.
Les fonctionnalités optionnelles incluent la numérisation de code QR, l'intégration du système MES, le durcissement UV, la détection du niveau de liquide, le pesage automatique et l'essuyage automatique des buses. Le système de contrôle et le matériel utilisent une conception modulaire, facilitant l'utilisation ainsi que la maintenance et le remplacement rapides des composants.
• Reconnaissance d'image et distribution entièrement automatisées
• La première technologie de contrôle coordonné à 5 axes de l'industrie permet une distribution précise le long de n'importe quelle trajectoire spatiale requise par le produit.
• La technologie de mesure de la hauteur au laser sans contact détecte automatiquement la hauteur du produit et ajuste la hauteur de distribution en conséquence
• Fonctions d'extension optionnelles étendues pour répondre à diverses exigences de distribution
- Electronique grand public
- Distribution par bord de l'écran tactile (TP)
- Distribution à écran de forme irrégulière
- Distribution à écran incurvé
-Distribution du cadre central du téléphone portable
- Distribution d'appareils portables
- Distribution flexible des bords de l'écran
- Renfort FPC d'écran flexible

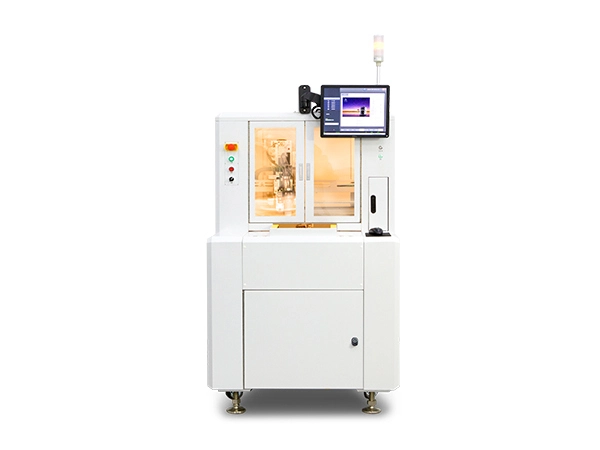

| Paramètres de base | AM300Q |
| Pouvoir | 220V 3,6KW 16A 50/60Hz |
| Pression atmosphérique | 90 psi (5,5 bars) |
| Dimensions | 1 000 x 1 200 x 1 700 (L x P x H) |
| Poids de l'équipement | 790 kg |
| Protocole de communication | SMEMA |
| Système d'entraînement | Moteur linéaire (XY), servomoteur (Z/A), DDR (C) |
| Système opérateur | Gagnant7/10 |
| Zone de distribution | 200x100mm |
| Voyage XYZ | 450x600x200mm |
| Précision de positionnement de l'axe XYZ | XY : ±8 μm, Z : ±10 μm (3σ) |
| Répétabilité de l'axe XYZ | XY : ±3 μm, Z : ±5 μm (3σ) |
| Max. Vitesse | 1200 mm/s |
| Max. Accélération | 1,5g |
