Pour les produits de forme irrégulière, circulaires ou incurvés, le système utilise une caméra CCD pour capturer le contour extérieur, calcule automatiquement le centre du produit et applique une compensation d'axe. Il pilote ensuite le système de contrôle de distribution pour exécuter le processus. La conversion de trajectoire spatiale est simple et intelligente, garantissant un positionnement précis.
L'équipement peut capturer des points « MARQUE » à partir d'un produit standard pour servir de modèle de positionnement pour une comparaison en temps réel, ou localiser des produits en détectant des caractéristiques de bord. Il fournit des alarmes opportunes en cas d'anomalies, empêchant ainsi efficacement les erreurs telles qu'un mauvais placement ou une distribution manquée.
Les fonctionnalités optionnelles incluent la numérisation de code QR, l'intégration du système MES, la détection du niveau de liquide et le nettoyage automatique des buses. Le système de contrôle et le matériel utilisent une conception modulaire, garantissant une facilité d'utilisation ainsi qu'une maintenance et un remplacement de composants rapides.
• Reconnaissance d'image et distribution entièrement automatisées

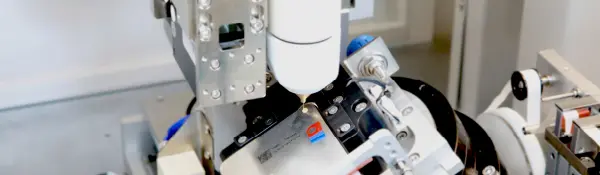

• La première technologie de contrôle coordonné à 5 axes de l'industrie permet une distribution précise le long de n'importe quelle trajectoire spatiale requise par le produit.
• La technologie de mesure de la hauteur au laser sans contact détecte automatiquement la hauteur du produit et ajuste la hauteur de distribution en conséquence
• Fonctions d'extension optionnelles étendues pour répondre à diverses exigences de distribution
- Electronique grand public
- Distribution d'adhésif thermofusible pour polariseurs LCD et trous circulaires de rétroéclairage
-Distribution d'étanchéité pour les cavités du cadre central du téléphone portable
- Distributeur d'étanchéité pour cavités de chargeur de téléphone portable
- Distribution d'encre sur les parois intérieures des trous circulaires de l'écran OLED

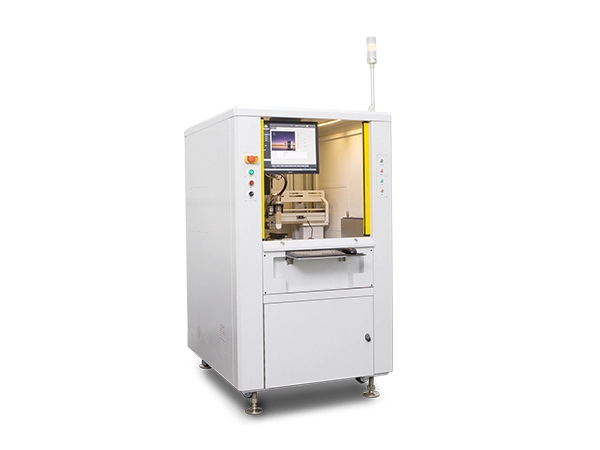

| Paramètres de base | AM500N |
| Pouvoir | 220V 3KW 12A 50/60Hz |
| Pression atmosphérique | 90 psi (5,5 bars) |
| Dimensions | 1 000 x 1 200 x 1 700 (L x P x H) ; la hauteur exclut FFU |
| Poids de l'équipement | 790 kg |
| Protocole de communication | SMEMA |
| Système d'entraînement | Moteur linéaire (XY), servomoteur (Z/A), DDR (C) |
| Système opérateur | Gagnant7/10 |
| Zone de distribution | 3 à 8 pouces ; FPC ≤ 150 x 90 mm |
| Voyage XYZ | 450x600x200mm |
| Précision de positionnement de l'axe XYZ | XY : ±8 μm, Z : ±10 μm (3σ) |
| Répétabilité de l'axe XYZ | XY : ±3 μm, Z : ±5 μm (3σ) |
| Max. Vitesse | 1200 mm/s |
| Max. Accélération | 1,5g |
