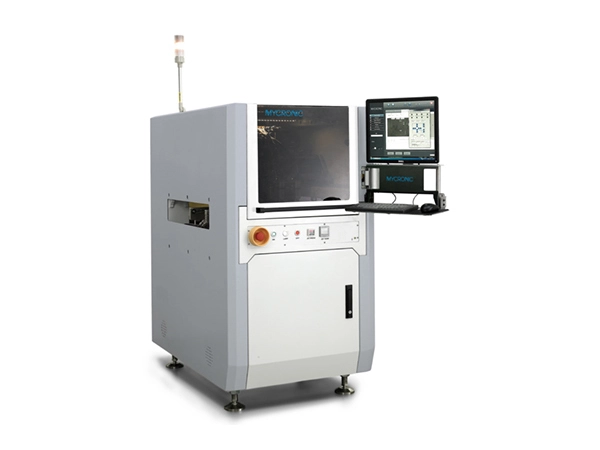

Le système d'impression par jet de pâte à souder MYJ10X s'adapte aux PCB non plans (avec des différences de hauteur inférieures à 0,4 mm) et offre une épaisseur de pâte à souder contrôlable, permettant aux utilisateurs de spécifier différentes épaisseurs à différents endroits. Il prend en charge l'impression directement sur les composants, ce qui le rend adapté aux processus d'assemblage 3D/empilés, et offre une efficacité élevée en éliminant le besoin de pochoirs.
- Aucun pochoir requis ; particulièrement adapté aux applications nécessitant des formes de joints de soudure spécifiques
- Programmation et vérification rapides pour différents produits
- Capable de gérer des variations significatives de volume de soudure entre des plots adjacents sur le même produit
- Prend facilement en charge les applications de distribution de soudure PoP (Package-on-Package)
- Aucun nettoyage requis ; entretien extrêmement facile
- Particulièrement adapté aux produits à haute densité d'intégration
- Distribution flexible adaptée aux produits aux surfaces inégales (hauteurs variables) ; contrôle précis du volume de soudure
| Paramètres de base | Plate-forme de jet de pâte à souder en ligne MYJ10X |
| Dimensions | 770 x 1 200 x 1 400 mm (L x P x H) |
| Poids de la machine | 650 kg (configuration standard) |
| Zone de distribution | L x P = 350 mm x 475 mm (configuration standard) |
| Max. Taille du PCB (mode monovoie) | L x P = 350 mm x 475 mm |
| Max. Taille du PCB (mode double voie) | L x P = 350 mm x 210 mm (double piste simultanée) |
| Convoyeur | Hauteur 890-965 mm ; communication SMEMA standard ; option double piste disponible |
| Capacité de charge du convoyeur (y compris fixation) | 3 kg (personnalisation requise pour les charges plus lourdes) |
| Plage de réglage de la largeur du convoyeur | Voie unique : 50 à 475 mm ; double piste simultanée : 50–210 mm |
| Épaisseur du PCB | 0,5 mm < T < 6 mm ; personnalisation requise pour d'autres épaisseurs |
| Précision du positionnement | ±30 μm à 3σ (X, Y) |
| Répétabilité | ±15μm à 3σ (X, Y) |
| Max. vitesse | 1000 mm/s (X, Y) |
| Max. accélération | 1g (X, Y) |
|
|
|
| Paramètres de base | Valve de jet de pâte à souder |
| Configuration de vanne AP (petite) | 215-260 μm ; 2.1-3.2nl ; 200Hz |
| Configuration de vanne AG (moyen) | 330 à 520 μm ; 5-20nl ; 160-300 Hz |
| Pression de l'air d'alimentation en matériau | 15,9 livres par pouce carré |
| Hauteur de jet | 0,6 ± 0,1 mm |
| Type de certification | CE |
